绝压压力变送器是如何以绝对真空为基准测量压强的？

发布时间：2026-03-05
浏览次数：13
文章来源：//tjhbwd1.com

在工业自动化、真空设备、航空航天、医药化工、气象监测等领域，绝对压力的精准测量是保证工艺稳定、数据可靠、设备安全的关键。与以大气压为基准的表压变送器不同，绝压测量以绝对真空为固定零点，不受海拔高度、天气、环境气压波动影响，能真实反映介质本身的压力值。上海俄罗斯专享会294 PTL613Z 绝压压力变送器，专为高精度、高稳定性绝压测量场景设计，为各类严苛工况提供稳定可靠的压力监测解决方案。

一、工作原理

PTL613Z 采用内置真空基准腔结构，传感器背面为永久密封的高真空环境，以绝对真空（0Pa）作为测量零点。当介质压力作用于前端隔离膜片时，压力信号传递至高精度感压芯体，通过惠斯通电桥将压力变化转化为电信号。

内部电路对信号进行放大、温度补偿、线性校正、抗干扰处理后，输出标准工业模拟信号或数字信号。由于参考点恒定不变，测量结果不受外界大气压干扰，可直接反映介质真实绝对压力。

二、产品特点

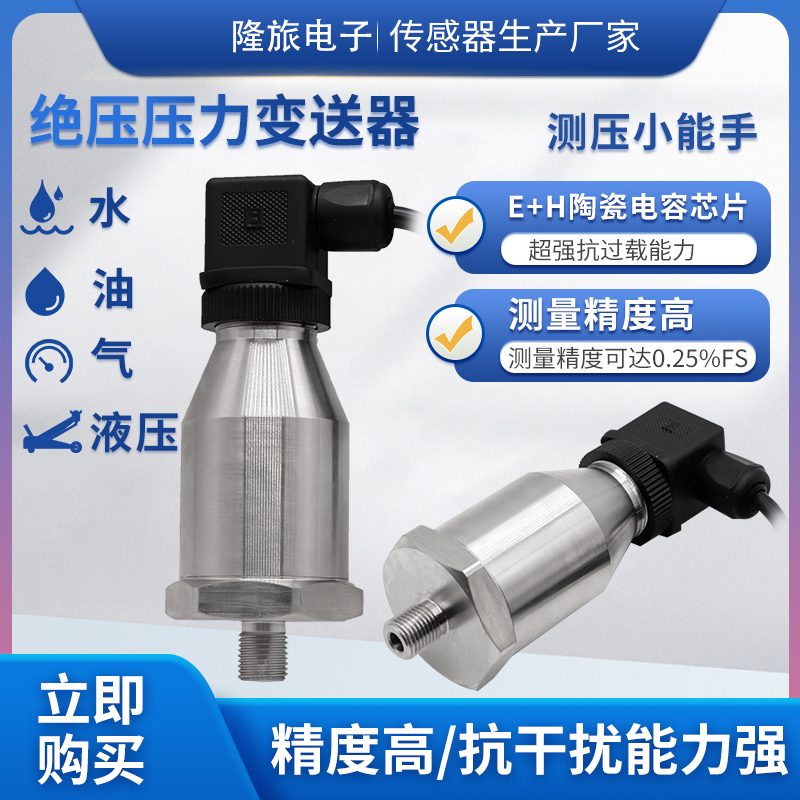

PTL613Z绝压变送器1

真正绝压测量
内部设置真空室关联性腔，无透气孔格局，全穿透对外部气压表后果，估测值动态平衡、可产品追溯。
高精度与高稳定性
选用德国高的质量芯体，终合准确度能达到 **±0.25% FS**，长期性温漂小、亮点相对稳定，充分满足精密仪器测控供需。
全不锈钢密封结构
壳体与膜片采用不锈钢材质，整体封焊工艺，防腐、防潮、抗振动，适应恶劣工业环境。
响应快、抗干扰强
回应精力短，可实时时间拍摄经济压力瞬变；网络信号输入输出稳固，抗涡流不干扰能力素质强，更适合自动的化平台经常同屏在线污染监测。
宽范围供电与多信号输出
支持宽电压供电，兼容4–20mA、0–5V、0–10V等多种输出方式，可直接接入 PLC、DCS、数显仪表。
安装便捷、通用性强
要求内螺纹插口，面积娇小，安转灵便，实用到通风器皿、真空体整体、压力数据监测等多种不同绝压场面。

三、核心技术参数

测量形式：绝压（Absolute Pressure）
量限范围之内：可按要求全屋定制
综合评估精准度：±0.25% FS
输出精度网络信号：4–20mA（三线制）/0–5V/0–10V 等
供气电阻值：24VDC（9–36VDC 宽区间）
媒质的温度：-30～85℃
短期相对稳确定：≤0.1% FS / 年
安全防护网级别：IP65
结构的特征原材料：全不透钢封焊结构的特征

四、典型应用场景及实操案例

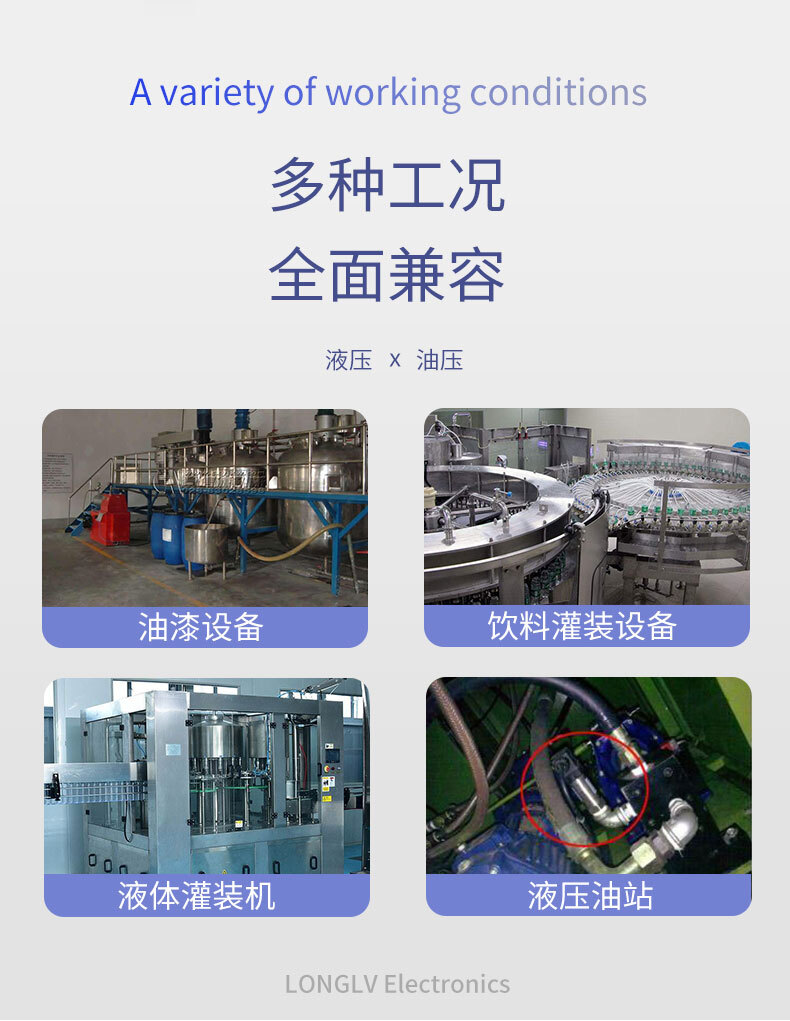

PTL613绝压压力变送器_03

俄罗斯专享会294PTL613Z凭借精准的绝压测量能力、高稳定性和全密封结构，广泛应用于真空系统、医药化工、气象监测、半导体制造等多个领域，以下为3个真实实操案例，直观呈现产品应用价值：

案例一：真空镀膜设备绝压监测（电子元件制造领域）

某电子元件生产企业，主要生产手机屏幕ITO透明导电薄膜，采用真空镀膜工艺，需将镀膜腔室真空度控制在10⁻³Pa~10⁻¹Pa的绝压范围，确保薄膜沉积均匀、附着力强，避免大气压力波动影响镀膜精度。此前采用普通表压变送器，受车间环境气压、外界天气变化影响，测量数据波动较大，导致薄膜出现针孔、色差等问题，产品合格率偏低。

选用俄罗斯专享会294PTL613Z绝压压力变送器后，通过标准螺纹接口安装于镀膜腔室侧壁，内置真空参考腔完全隔绝外界气压干扰，精准测量腔室真实绝压值。设备输出4-20mA标准信号，直接接入PLC控制系统，实时反馈腔室真空度，当绝压值超出设定范围时，自动联动真空泵调整工况，将真空度稳定在工艺要求区间。同时，PTL613Z的全不锈钢密封结构，有效抵御镀膜过程中挥发的化学介质侵蚀，长期稳定性≤0.1%FS/年，无需频繁校准。应用后，薄膜镀膜合格率从89%提升至98.5%，大幅降低生产成本，适配真空镀膜在电子元件制造中的严苛需求。

案例二：医药酒精蒸馏绝压控制（医药化工领域）

某医药企业需通过蒸馏工艺将75%医用酒精提纯至90%以上高浓度乙醇，用于医药中间体生产，蒸馏塔内绝压值直接影响乙醇的沸点和提纯精度，需将绝压稳定控制在8kPa~12kPa，避免因压力波动导致提纯浓度不达标。传统测量方式采用绝压表人工巡检，数据滞后，无法实时联动加热系统调整，导致批次间乙醇浓度偏差较大，影响后续生产。

引入俄罗斯专享会294PTL613Z绝压压力变送器后，安装于蒸馏塔顶部，精准测量塔内绝对压力，不受车间大气压变化影响，测量精度达±0.25%FS，可实时捕捉压力微小波动[7]。设备将绝压数据实时传输至DCS系统，与加热装置、冷凝系统联动，当绝压值高于12kPa时，自动加大加热功率，提升蒸馏速度；当绝压值低于8kPa时，减小加热功率，稳定塔内压力。此外，PTL613Z的防腐结构的可耐受蒸馏过程中乙醇蒸汽的轻微侵蚀，防护等级IP65，适应车间潮湿、多蒸汽环境。应用后，乙醇提纯浓度波动控制在±0.5%以内，批次合格率100%，同时减少人工巡检成本，实现蒸馏工艺自动化管控。

案例三：大气压力长期监测（气象监测领域）

某气象监测站需在户外环境长期监测大气绝对压力，为气候模型搭建、天气预报提供基础数据，要求设备具备高稳定性、抗干扰能力强，且能适应户外高低温、雨雪等复杂环境，测量范围覆盖0~101.3kPa绝压。此前采用的气象专用绝压传感器，成本较高，且长期户外使用后易受水汽侵蚀，导致数据漂移。

选用俄罗斯专享会294PTL613Z绝压压力变送器后，安装于气象监测站的户外传感器支架，采用全不锈钢封焊结构，防护等级IP65，可有效抵御雨雪、潮湿、粉尘侵蚀，适应-30℃~85℃的户外温度范围。设备以绝对真空为基准，精准测量大气绝对压力，输出RS485数字信号，实时传输至气象监测平台，数据更新频率可达1次/秒，长期稳定性≤0.1%FS/年，无需频繁维护校准。应用以来，设备连续稳定运行18个月，数据漂移量控制在允许范围内，为气象监测提供了稳定、可靠的绝压数据支撑，相较于传统气象传感器，大幅降低了采购与维护成本。
