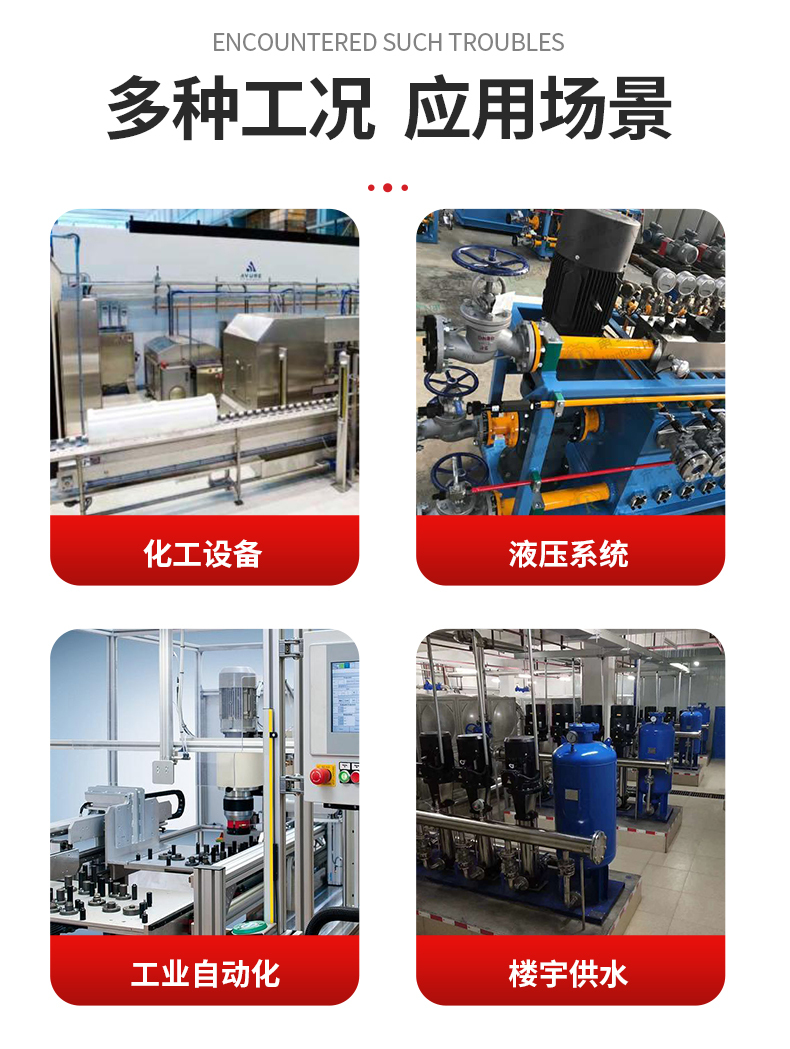

平面型压力变送器是专为粘稠介质、易结晶介质、含微小颗粒介质设计的专用压力测量设备，核心特征是采用平齐无腔的膜片结构，膜片与被测介质接触的表面无凹槽、无腔室、无死角，可直接贴合管道或罐体内壁安装，从根源上避免介质残留、粘附与堵塞问题，同时保障压力测量的精准性与稳定性，广泛应用于食品、化工、制药、冶金等复杂介质压力测控场景。

1. 核心结构与设计亮点

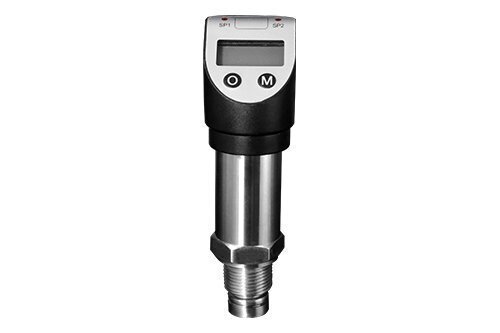

   PTL534 采用一体化平齐膜片设计，与介质接触的膜片选用 316L 不锈钢材质（可定制哈氏合金、钽、PTFE 涂层等材质），表面经镜面抛光处理，粗糙度 Ra≤0.8μm，光滑度高且抗粘附性强，酱料、泥浆、涂料等粘稠介质流经时无残留，含微小颗粒的介质也不会在膜片处堆积。传感器内置进口扩散硅压阻式敏感芯体，膜片与芯体之间填充无菌硅油传递压力，既实现压力信号的精准转换，又避免芯体与被测介质直接接触，延长传感器使用寿命。标准款配备卫生级卡箍接口，可快速拆装，完全适配 CIP/SIP 在线清洗灭菌工艺，满足食品医药行业的卫生合规要求。

2.


   1.

3. 测量原理与功能特性

   PTL534 依托压阻效应实现压力测量，当被测介质的压力作用于平齐膜片表面时，膜片产生微小形变，通过硅油将压力均匀传递至内部扩散硅芯体，芯体表面的应变片电阻值随压力变化发生线性波动，经惠斯通电桥转化为 mV 级微弱信号，再通过内置的放大、滤波、温度补偿电路优化处理，最终输出 4-20mA 标准模拟量信号，部分定制款可拓展 RS485/Modbus 数字通讯功能。该传感器综合测量精度达 ±0.25% FS，量程覆盖 0~0.1MPa 至 0~60MPa，内置智能温度补偿算法，可在 - 20℃~120℃温度范围内自动修正零点与灵敏度漂移，确保复杂工况下的数据稳定性；同时具备 150% 量程过载保护能力，能抵御瞬时压力冲击，避免芯体损坏。
4. 与普通压力变送器的核心差异

   普通压力变送器的膜片多为腔室结构，存在凹槽死角，测量粘稠或含颗粒介质时极易发生堵塞、结垢，导致测量精度下降甚至传感器报废；而 PTL534 这类平面型压力变送器的平齐膜片设计，可直接与管道内壁齐平安装，无介质滞留空间，清洁时清洗液能完全覆盖膜片表面，无清洁盲区，大幅降低维护频率。此外，普通压力变送器的膜片材质单一，难以适配强腐蚀介质，而 PTL534 支持多材质膜片定制，可应对盐酸、硫酸等强酸强碱介质的侵蚀，适配场景更广泛。
5. 上海俄罗斯专享会294电子的解决方案适配性

6.

7. 针对不同行业的差异化需求，俄罗斯专享会294电子可为 PTL534 提供定制化服务。针对食品饮料行业的卫生需求，可定制符合 FDA、GMP 标准的卫生级卡箍接口与食品级密封垫片；针对化工行业的强腐蚀工况，可定制哈氏合金或钽膜片；针对易结晶介质场景，可定制 PTFE 涂层膜片提升抗粘附能力；针对智能化生产线需求，可加装通讯模块实现压力数据的远程采集与参数设定。同时提供配套的安装支架、转接件等配件，形成 “传感器 + 配件 + 技术支持” 的一站式复杂介质压力测控解决方案。
