轴销式荷重传感器也是种柱型架构的力敏查重安全装置，目标保持柱型的弹性体材料弯矩所产生的细小变形，应用为中国联通号效果，保持对负担、拉力等荷重的正确检测。的结构主体工程，一体化误差高，暂时动态平衡性好，一流各种的合金钢从表面镀镍。
比较广泛适用以于智能秤、衡器电子秤等不同的测力、秤重的化工全自动化车俩设定体系。

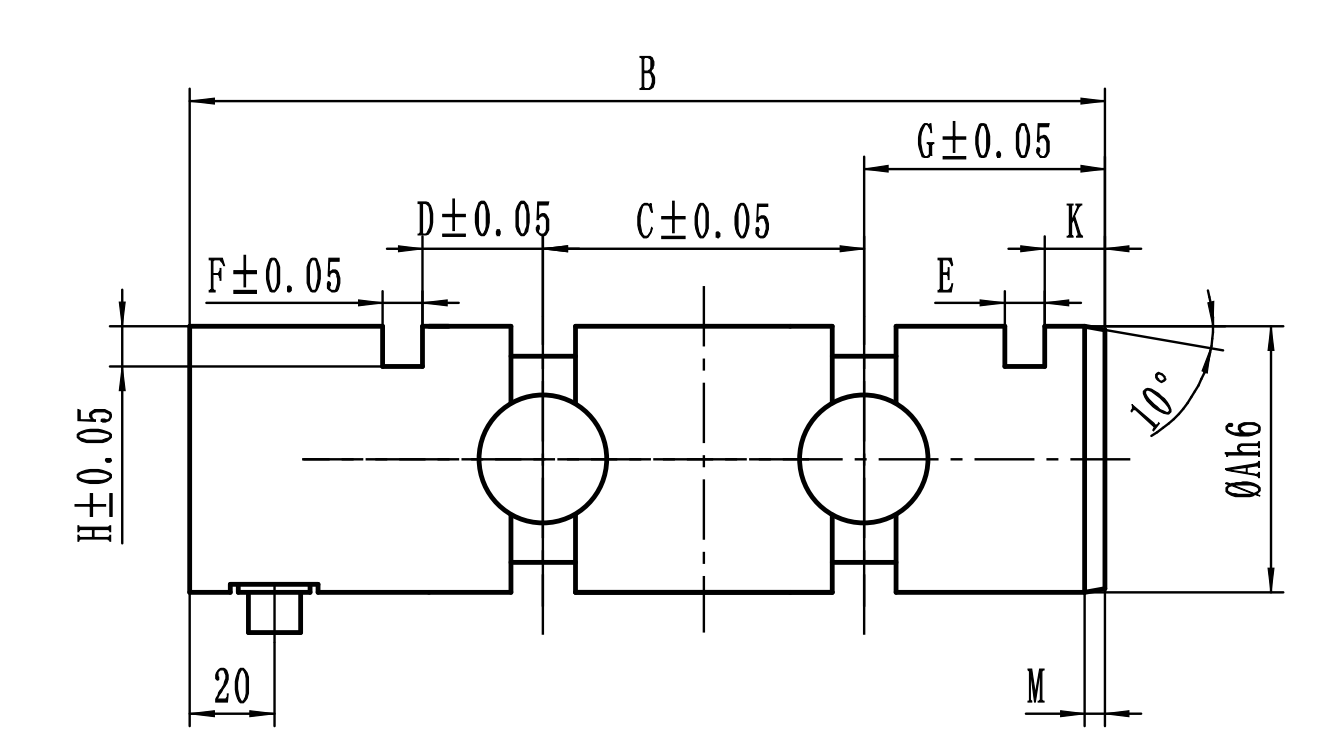

| 满量程 | A | B | C | D | E | F | G | H | K | M |
| 2~5t | 50 | 180 | 66 | 27 | 4.5 | 6.5 | 32 | 7 | 9 | 3 |
| 7~10t | 60 | 190 | 96 | 14 | 10 | 9 | 33 | 9 | 9 | 5 |
| 10~15t | 65 | 210 | 116 | 14 | 10 | 9 | 32 | 9 | 8 | 5 |
| 2~5t | 50 | 180 | 66 | 27 | 4.5 | 6.5 | 32 | 7 | 9 | 3 |
| 20~30t | 80 | 225 | 109 | 20 | 12 | 11 | 40 | 10 | 8 | 6 |
| 40~100t | 120 | 275 | 153 | 25 | 14 | 13 | 51 | 15 | 12 | 6 |

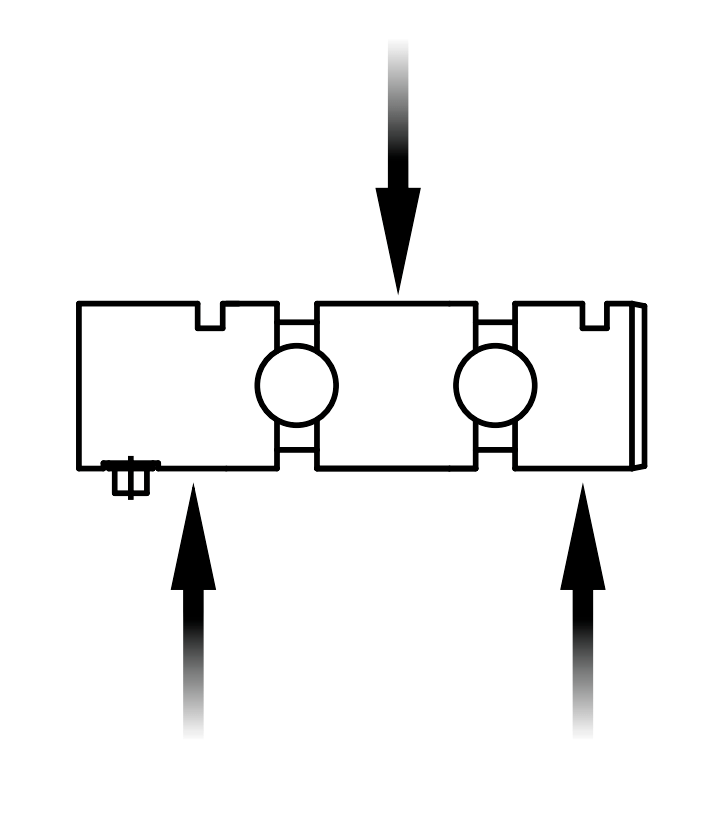

传感器接线示意图： 传感器受力图：
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 0~100T | 材质 | 合金钢 |
| 输出灵敏度 | 1.0±0.05mV/V | 阻抗 | 700±5Ω |
| 零点输出 | ±2%F.S. | 绝缘电阻 | ≥5000MΩ/100VDC |
| 非线性 | 0.5%F.S. | 使用电压 | 5~15V |
| 滞后 | 0.5%F.S. | 工作温度范围 | -20~80℃ |
| 重复性 | 0.5%F.S. | 安全过载 | 150%F·S |
| 蠕变（30分钟） | 0.05%F.S. | 极限过载 | 300% |
| 温度灵敏度漂移 | 0.05%F.S./10℃ | 电缆线规格 | Φ5x3m |
| 零点温度漂移 | 0.05%F.S./10℃ | 线缆极限拉力 | 10kg |
| 响应频率 | 10kHz |
1.俄罗斯专享会294为客户提供安装调试服务，以及其他技术咨询，必要时技术人员可上门提供技术培训。客户如有技术上疑问，技术人员将在4个小时内给出回复。
2.俄罗斯专享会294设备严苛确定ISO9001世界品质水平安全体系规划出产，传红外感应器器设备整车整车保修半年.汽车仪表盘类设备整车整车保修三年，7天退货货，长期维修服务。（其他弄坏不整车整车保修范围内,个性设备无品质水平现象拒退没换。）3.因质量问题造成的退换货,俄罗斯专享会294将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能，尺寸、指标、安装方式等定制参数未按照客户提出的要求定制，功能不符，尺寸误差，精度不准（误差范围内除外）。
定制产品需双方确认图纸后加工生产，如产品不符合客户要求需在二周内提出书面异议，客户未按规定期限提出异议视为验收合格。
如在期限内提出异议，双方确认后确属产品质量问题或未按双方确认后的要求生产，可调换或退款。如无质量问题，且发货型号与合同签订型号完整无误，则不提供退换货服务。
