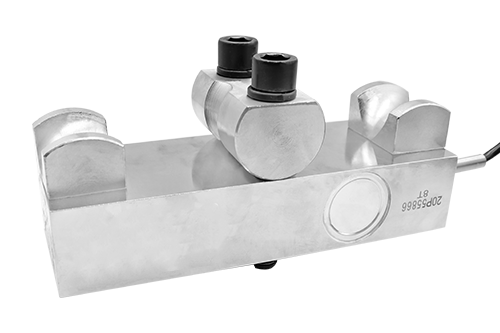

旁压式张力传感器为双孔剪切梁结构，安装使用方便，操作简单，专用于测量钢丝绳的张力。钢丝绳通过U型螺栓固定在传感器上，当钢丝绳受拉力时，力通过导向轮作用于传感器上。
非常广泛选用于起重吊装、水利工程、媒矿、线览 / 不锈钢装饰管加工厂、辊类机诫产品、机诫传送、内包装机诫产品等领域。

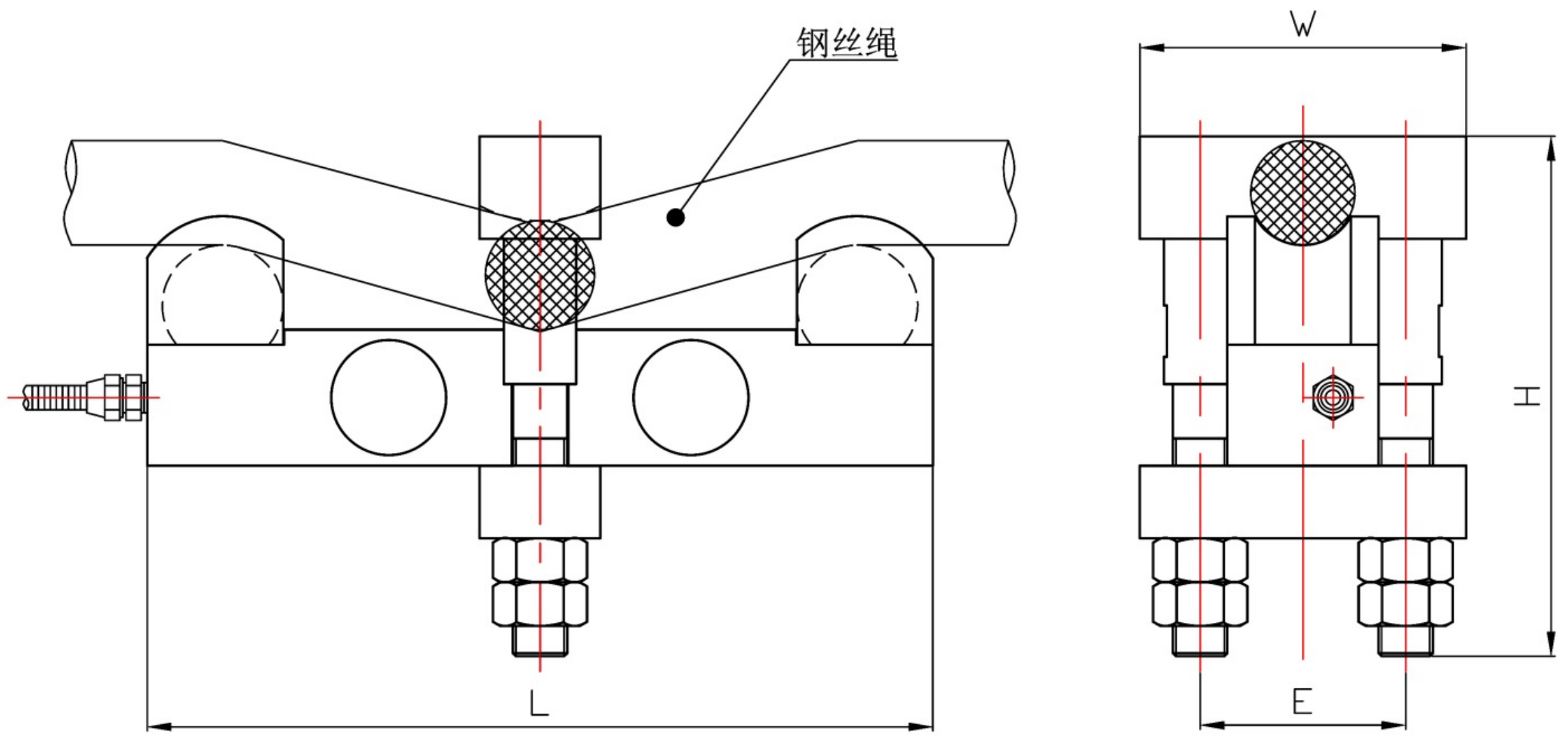

| 量限 | 不锈镀锌钢丝绳直经 | L | W | H |
| 1t~10t | φ6-φ24 | 180 | 60 | 85~110 |
| 10t~20t | φ20-φ40 | 200 | 84 | 110~140 |
| 15t~30t | φ30-φ50 | 220 | 94 | 110~150 |
传感器接线示意图： 传感器受力图：
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 1t~30t | 输出电阻 | 350±5Ω或700±5Ω |
| 输出灵敏度 | 2.0±0.05mV/V | 工作温度范围 | -20~+70℃ |
| 非线性 | ±0.3~±0.5%F.S. | 安全过载 | 150%F·S |
| 滞后误差 | ±0.3%F.S. | 绝缘电阻 | ≥2000MΩ |
| 重复性误差 | ±0.3%F.S. | 激励电压 | 5V~12V |
| 蠕变 | ±0.3%F.S. | 防护等级 | IP65、IP66 |
| 零点温度系数 | ±0.1%F.S./10℃ | 材质 | 合金钢、不锈钢 |
| 灵敏度温度系数 | ±0.1%F.S./10℃ | 线缆 | Φ5x3m |
| 输入电阻 | 380±30Ω或750±30Ω |
1.俄罗斯专享会294为客户提供安装调试服务，以及其他技术咨询，必要时技术人员可上门提供技术培训。客户如有技术上疑问，技术人员将在4个小时内给出回复。
2.俄罗斯专享会294食品要从严以ISO9001国外线水平保障体系规划产生，感测器器食品整机维修服务一年1年时间内.仪容仪表类食品整机维修服务一年两年，7天退还货，长期维修服务。（人因磨损不是整机维修服务一年比率,订制食品无线水平事情不降不用换。）3.因质量问题造成的退换货,俄罗斯专享会294将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能，尺寸、指标、安装方式等定制参数未按照客户提出的要求定制，功能不符，尺寸误差，精度不准（误差范围内除外）。
定制产品需双方确认图纸后加工生产，如产品不符合客户要求需在二周内提出书面异议，客户未按规定期限提出异议视为验收合格。
如在期限内提出异议，双方确认后确属产品质量问题或未按双方确认后的要求生产，可调换或退款。如无质量问题，且发货型号与合同签订型号完整无误，则不提供退换货服务。
