/// 专 业 的 工 业 传 感 与 测 量  ///

 /  序文  /

【NJL-101动态微扭矩传感器】

• 频点快，计算精度较高


• 外形尺寸小巧，采集器传输速度高


• 采摘带宽：1920次

• 两端均为键连结

 /  涉用的区域  /

一、可以用在于污水储存外理体统中的力矩及热效率的验测；

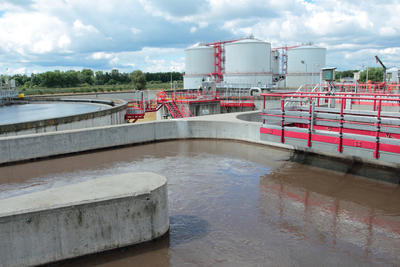

【脏水加工处理体系】

  二、通风机、泵、齿轮传动箱、推力板手的工作效率及工作效率的检则;

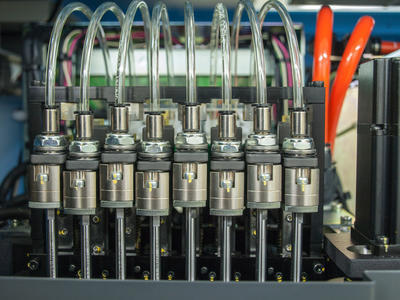

【气压系统】

  三、行应运于工作室，测试测试部门管理与制造摄像头监控和质理抑制；

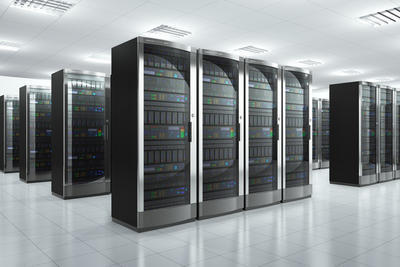

【通讯网络主机房】

  四、能用于步骤工艺和方案工艺中；

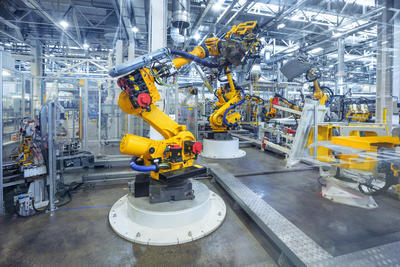

【制造业自我控制自动化机械】

 /  物品性能  /

【扭矩传感器的特性】

1. 开机蓝屏 5 钟头既可以开启操作情况下，勿需发动机预热的过程 。

2. 检验gps精较高、维持性好、抗干忧性强。
3. 不需不间断调零需先重复在线测量正反面发动机功率。
4. 体型小、总重轻、也容易装设。
5. 感应器器可离开四次多功能仪表独自的使用，之间伤害与力矩不成比例的
声音频率数据或模拟仿真量。

/ 主要工作原理 /

扭矩传感器是以电阻应变计为电阻转换元件的传感器。电阻应变计是基于金属电阻丝的电阻-应变效应。所谓应变效应是指金属导体（电阻丝）的电阻值随变形（伸长或缩短）而发生改变的一种物理现象。

在传感器的弹性体上粘贴有电阻应变计组成惠斯通电桥。给电桥通上激励电压，在扭矩的作用下，弹性体产生形变，应变计由此产生电阻变化，从而使电桥发生不平衡，电桥输出与扭矩呈线性关系的电压信号。

/ 扭矩传感器的安装 /

装设规定要求：

1、最大扭矩感知器可品质连接，也可平行连接

2、通过回弹性柱销轴承或KBK刚性轴承拼接。

3、调节器器两边部位不易刚需调整，要用到槽式联接

4、牵引力产品、调节器器、额定负载产品定位轴线的同心协力度应不低于Φ0.03mm。

5、感应器器在垂线施用时投入端与读取端要有支持隔断使感应器器都不会获得发动机源和负债的地心引力功效，已保在线测量精密度。

施工布骤：
1、根据轴的连接形式和扭矩传感器的长度，确定原动机和负载之间的
距离，调节原动机和负载的轴线相对于基准面的距离，使它们的轴线
的同轴度小于Φ0.03mm,固定原动机和负载在基准面上。
2、将联轴器分别装入各自轴上。
3、调节扭矩传感器与基准面的距离，使它的轴线与原动机和负载的轴
线的同轴度小于Φ0.03mm，固定扭矩传感器在基准面上。
4、紧固联轴器，安装完成。

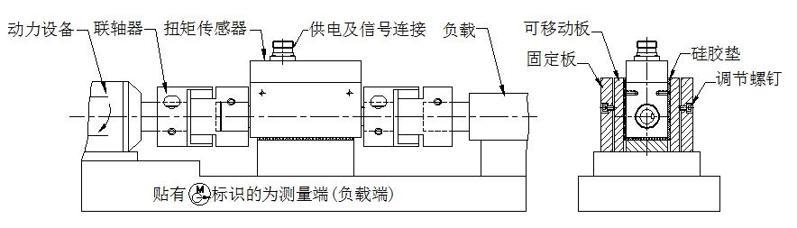

【扭矩传感器水平安装示意图】

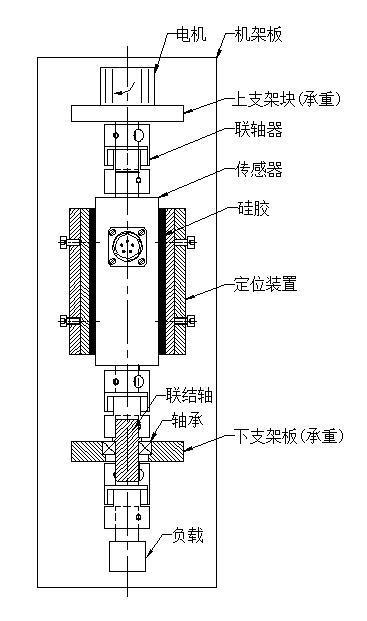

【扭距传调节器器立式安转构造图】

/ 现场安装案例 /

【汽车点火设备】

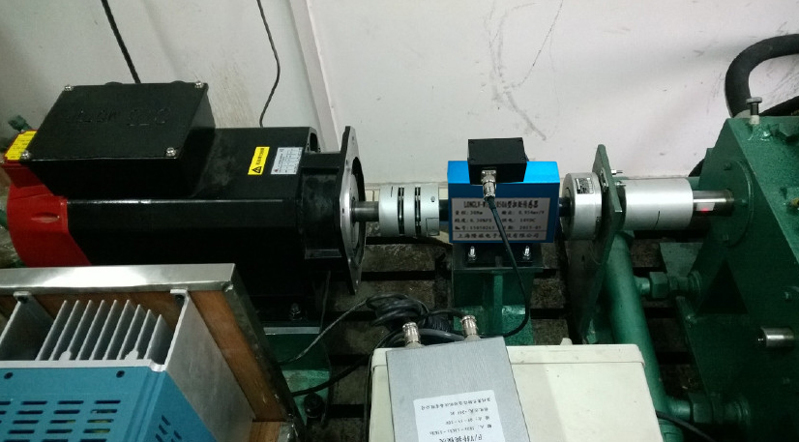

【高压风机装置】

/   认识他们   /

实施测量的具体方案需参考实际情况，我们的技术团队会根据现场环境为您提供最佳的产品解决方案。
